- 題目
- “Two-dome structure in electron-doped iron arsenide superconductor”
東工大ニュース
東工大ニュース
公開日:2012.07.11
東京工業大学 フロンティア研究機構の細野秀雄教授、応用セラミックス研究所 松石聡助教と飯村壮史大学院生らのグループは、水素のマイナスイオンを用いることで、鉄系超伝導体に従来の3倍以上の電子を注入することに成功し、新たな超伝導を発現する領域を発見しました。今回、新しく発見された領域の方が、これまで知られていた領域よりもTcが高く、超伝導が発現する範囲も広範なことを判明しました。これらの結果は、今まで受け入れられつつあったスピンによるメカニズムでは説明が困難であり、軌道が主役を演じる機構の重要性を示す決定的な実験結果と見做すことができ、より高いTcをもつ物質探索の有力な指針を提供しています。
本研究は、最先端研究開発支援プログラム「FIRST」の一環として行われたもので、一部の実験は大型放射光施設SPring-8と共同で実施されました。
2008年に本研究グループによって発見された鉄系超伝導体は、1986年の銅酸化物系の高温超伝導体以来の革新的な超伝導物質として、世界中でその臨界温度(Tc)の高温化とその発現メカニズムの解明を目指して、猛烈な勢いで研究が進行しており、これまでに既におよそ5000報もの論文が発表されている。最高のTcは55K で、これは銅酸化物系を除くと最も高いものである。また、上部臨界磁場(超伝導が消失しない最大の磁場の大きさ)が大きく、しかも臨界電流の大きさが結晶の粒界の角度によって急激に低下しないなど、線材としての応用に適した特性をもつことが明らかになっている。
磁性と超伝導とは競合関係にあるので、磁石になる鉄は超伝導の発現には有害と信じられてきた。よって、鉄系超伝導体の発見はこれまでの常識を覆しただけでなく、高いTcが得られたことから、そのメカニズムの解明に大きな関心が寄せられている。これまで有力と見做されてきた“スピン揺らぎ”の機構によると、高いTcが出現する領域は狭い範囲と予想され、これまでの実験結果をほぼ説明できていた。ところが、“軌道の揺らぎ”の方がスピンのそれよりも支配的であるという理論が、昨年 日本のグループから提唱され、鉄系の高いTcを決めているのはどちらの機構なのか大きな関心となっていた。
LaFeAsO1-xFxは、鉄系超伝導体として最初に発見された物質系で、xが0.04-0.20までの範囲で超伝導が発現していた。今回、フッ素イオン(F-)の代わりに水素マイナスイオン(H-)を用いると、x=0.04~0.53というこれまでよりも2倍以上も電子をドープできることを見出した。こうして作製された試料について超伝導を調べてみると、超伝導特性は0.04~0.20(領域I)だけでなく、0.20~0.53(領域II)という範囲でも出現し、しかも後者の方が高いTcを示し、Tcがxにあまり依存しないという結果が得られた。
これまでのスピン揺らぎの理論によると、領域IでTcが表れることは説明できるが、今回新たに見出された領域IIは説明が困難である。電子状態の計算を行った結果、領域IIでは、鉄の3つのd軌道のバンドが同じようなエネルギーの値になることが分かった。これは鉄の軌道が決定的な役割を演じることを強く示唆している。
また、Tcがより高い REFeAsO1-xHx (RE:希土類元素)系では、領域IIのみが表れることが判明し、これによって鉄系超伝導体には 性格の異なる2種類の超伝導が発現する範囲が存在し、高いTcの表れる領域では、スピンよりも軌道が重要な役割を演じることが明らかになった。
高いTcをもつ鉄系超伝導体の超伝導発現機構は、これまで受け入れられていたスピンではなく、軌道が支配的な役割を演じていることがかなり明白になった。今後は、軌道の役割を最大限に生かす物質を求めて、これまでの最高のTcの値を更新する試みが集中的になされるものと思われる。

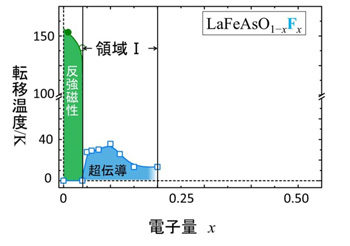

図1.超伝導転移温度(Tc)とドープした電子の濃度の関係。
(左)2008年2月の報告(本研究グループ、米国化学会誌)
(右)今回の報告。フッ素の代わりに水素マイナスイオンを使うことで、電子が2倍ドープできるようになり、領域IIの新しい山が発見された。
問い合わせ先
(内容に関すること)
東京工業大学 フロンティア研究機構 細野 秀雄 教授
TEL:045-924-5009、 E-mail:hosono@msl.titech.ac.jp
高輝度光科学研究センター 利用促進研究部門 金 廷恩 副主幹研究員
TEL:0791-58-2750、 FAX:0791-58-0830、 E-mail:kimj@spring8.or.jp
(SPring-8に関すること)
高輝度光科学研究センター 広報室
TEL:0791-58-2785、 FAX:0791-58-2786、 E-mail:kouhou@spring8.or.jp
(今回の成果についてコメントを伺える外部のエキスパート)
東京理科大学 副学長 福山 秀敏 教授
TEL:03-3260-4271(内1631)、 E-mail:Fukuyama@rs.kagu.tus.ac.jp
用語解説
本件に関するお問い合せ先
細野 秀雄
フロンティア研究機構 教授
電話: 045-924-5009
E-mail: hosono@msl.titech.ac.jp
