シリコン量子ビット間で強い誤り相関を観測

東京工業大学 超スマート社会卓越教育院の米田淳特任准教授、理化学研究所（理研） 創発物性科学研究センター 量子機能システム研究グループの樽茶清悟グループディレクター、量子システム理論研究チームのダニエル・ロスチームリーダーらの共同研究グループは、シリコン量子ビット^[用語1]間に強い誤り相関^[用語2]を観測しました。

本研究成果は、経済・産業・安全保障を飛躍的に発展させる誤り耐性型汎用量子コンピュータ^[用語3]を実現する有力候補の一つである、シリコン量子コンピュータの将来設計と性能向上に大きく貢献することが期待されます。

大規模量子コンピュータで実用的な計算を行うには、量子ビットの誤りに対する耐性（訂正機能）が必要と考えられます。その際、量子ビット誤りの特性、とりわけ量子ビット間の誤り相関が、誤り耐性に大きく影響することが知られています。

今回、共同研究グループは、高密度集積の観点で有望なシリコン量子ビットを用い、量子ビット誤りをもたらす電子スピン^[用語4]の位相回転速度のゆらぎ^[用語5]（時間的変動）を測定しました。このゆらぎの量子ビット間相関を評価することで、隣接するシリコン量子ビット間では誤り相関が強くなり得ることが分かりました。これは、シリコン基板に量子ビット列を高密度集積した際の量子誤り耐性、ひいてはシリコン量子コンピュータの将来設計に影響を及ぼす重要な知見です。

本研究は、科学雑誌『Nature Physics』オンライン版（10月9日付：日本時間10月10日）に掲載されました。

誤り耐性型汎用量子コンピュータは、あらゆる量子計算を実行できる量子コンピュータで、圧倒的な情報処理能力を持ち、社会に変革をもたらすと期待されています。特に従来の量子コンピュータとは異なり、量子ビットに生じる誤りに対して耐性（訂正機能）があるため、大規模集積化による情報処理能力の向上が可能です。

大規模な誤り耐性型汎用量子コンピュータを実現する手法として注目されているのが、シリコン量子ドット^[用語6]中の単一電子スピンを用いるシリコン量子ビットです。シリコン量子ビットは、現在の大規模集積回路技術との親和性が高く、大規模集積化に有利と考えられます。近年、その基本動作や特性の確認などを行う原理検証として、誤り耐性獲得に必要とされる、極めて高い精度での操作や量子非破壊測定^[用語7]が示されるなど、目覚ましい進展が見られています。

今後の研究開発で集積化を推し進め、誤り耐性の獲得を目指すにあたり、量子ビットに生じる誤りの特性を理解しておく必要があります。シリコン量子ビットの誤りに関しては、主に単一の量子ビットを対象として、これまでに多くの詳細な測定がなされてきました。しかし、複数のシリコン量子ビットに生じる誤りの特性の評価は技術的に困難であり、とりわけ誤り耐性の獲得に大きな影響を与える量子ビット間の誤り相関に関して、精密な測定が待たれていました。

共同研究グループは、高密度に集積されたシリコン量子ビット列において期待される誤りの特性を調べるため、100ナノメートル（nm、1 nmは10億分の1メートル）程度離れたシリコン量子ビットのペアに対して、各量子ビットに誤りをもたらす、位相回転速度のゆらぎ（時間的変動）の同時測定を行いました（図1）。

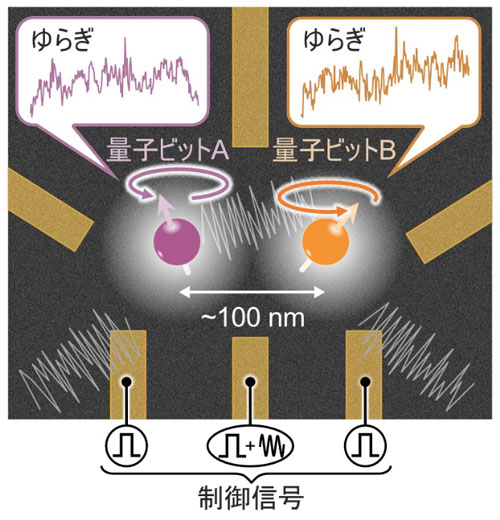

シリコン量子デバイス中に隣接して電子スピンを2つ閉じ込め、金属電極（黄土色）に制御信号を与えることで、それぞれを量子ビットとして動作させた。これらの量子ビットのペアに対し、誤りをもたらす位相回転速度のゆらぎ（時間的変動）を同時に測定することで、量子ビット間の誤り相関を評価した。

このようにして同時測定されたゆらぎのデータを解析し、それらの間の相関の強さや位相関係を周波数ごとに評価しました（図2）。0.02 Hz程度以下の低い周波数においては、量子ビット間に負の相関が観測された一方で、0.06 Hz程度以上の周波数領域では、量子ビット間に正の相関が観測されました。1 Hzにおけるゆらぎの量子ビット間相関の強さは0.7程度と、最大値1の70％に達しました。これらの結果から、100 nm程度離れたシリコン量子ビット間では、強い誤り相関が観測され得ることが分かりました。

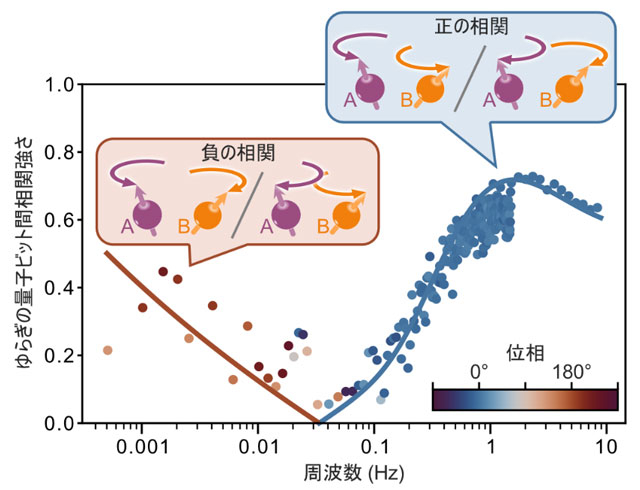

シリコン量子ビットに誤りをもたらす位相回転速度ゆらぎの、量子ビット間での相関の強さや、位相関係を周波数ごとに評価した結果。各データ点の色は、相関の位相を表す。低周波側では相関の位相が180°に近く、一方の量子ビットにおいて位相回転が速い場合には他方では遅いというような、負の相関が観測された。高周波側では相関の位相が0°に近くなっており、一方の量子ビットで位相が進んでいる場合には他方でも進んでおり、一方が遅れている場合には他方でも遅れているというような、正の相関が観測された。

さらに、量子ビット間に働くスピン交換相互作用^[用語8]に観測されるゆらぎと、それぞれの量子ビットの位相回転速度のゆらぎの交差相関^[用語9]に着目したところ、強い相関が観測されました。スピン交換相互作用は磁気的なノイズには鈍感であることから、そのゆらぎは電気的なノイズによってのみ生じると考えられます。従って、今回実験に用いたシリコン量子ビットに生じる誤りが、デバイス中の欠陥、不純物などに由来する電気的なノイズに支配されていることが、実験によって直接的に示されました。

今回、シリコン量子ビットの隣接ペアに対して誤りをもたらすゆらぎを測定し、強い相関を観測しました。シリコン量子ビット間において誤り相関が強くなり得るという知見は、シリコン技術に立脚した誤り耐性型汎用量子コンピュータの将来設計と性能向上に大きく貢献すると考えられます。

また、本研究で確立した交差相関に基づくノイズ源の同定手法を用いることで、従来方法ではノイズ源の特定が困難な状況においてもノイズ源の特定が可能になり、より高品質な量子ビットデバイスの開発につながると期待されます。
