公開日:2024.09.18
東京工業大学 科学技術創成研究院 ゼロカーボンエネルギー研究所の近藤正聡准教授と工学院 機械系の武藤龍平大学院生、北海道大学電子科学研究所/創成研究機構の遠堂敬史特任助教、核融合科学研究所研究部超高流束協奏材料ユニットの田中照也准教授らの研究チームは、FeCrAl合金[用語1]が保護性α-Al2O3膜[用語2]を形成する際に引き起こす異常酸化現象[用語3]の原因を特定し、その改善策を見出した。
FeCrAl合金は、使用前に酸化処理を施して材料表面を緻密で保護性に優れたα-Al2O3膜で覆うことにより、過酷環境下における耐食性を劇的に改善する機能を有する材料である。しかし、特定の条件において、表面に多孔質な酸化物(異常酸化物)が局所的に成長し、均一な膜の形成が阻害されることがあった。そこで近藤准教授らは、この異常酸化物について透過型電子顕微鏡などを駆使して分析した結果、FeCrAl合金のワイヤー放電加工[用語4]面に形成されるマイクロクラック内に残存するワイヤー成分が原因であることを突き止めた。さらに、高温で酸化処理を施して異常酸化物の直下に緻密なAlリッチ膜を成長させることにより異常酸化現象を克服可能であることを示した。
また、磁場閉じ込め核融合炉の液体LiPbブランケット[用語5]では、液体金属が高磁場下を横切るように流れる際に誘導電流が発生し、それにより液体金属を流すためのポンプに大きな負荷を与えるMHD圧力損失(電磁ブレーキ効果)[用語6]を生じてしまう。本研究では、核融合炉液体ブランケット体系を想定した数値シミュレーションを実施した結果、α-Al2O3膜が部分的に異常酸化物を巻き込んだとしても、液体金属に生じるMHD圧力損失(電磁ブレーキ)の効果を大きく抑制する性能があることが分かった。
本研究成果は、Elsevierの「Surface and Coatings Technology」オンライン版に8月19日に掲載された。
核融合炉の液体ブランケットや集光型太陽熱発電システムの構造材料として、冷媒として使用される高温の液体金属に耐える性能を有することが必要とされる。FeCrAl合金は、使用前に酸化処理を施すことにより、自らα-Al2O3膜を形成して表面を保護するという特性を有する。このα-Al2O3膜は化学的に極めて安定で緻密な組織を有するため、液体金属環境下における構造物の耐食性を劇的に向上させるものであり、エネルギープラントのような大型構造物の被覆も可能である。
さらに、α-Al2O3膜は非常に大きな電気抵抗を示すため、磁場閉じ込め核融合炉において高磁場条件で液体金属が流れる場合に発生するMHD圧力損失(電磁ブレーキ効果)を抑制する絶縁性被覆としても期待されている。しかし、特定の条件において表面で異常酸化現象が生じることが分かっており、スポット的に多孔質な酸化物(異常酸化物)が形成されることで、均一な膜の形成が阻害されることがあった。こうした場合、被膜本来の保護性や電気絶縁性も損なわれてしまう。

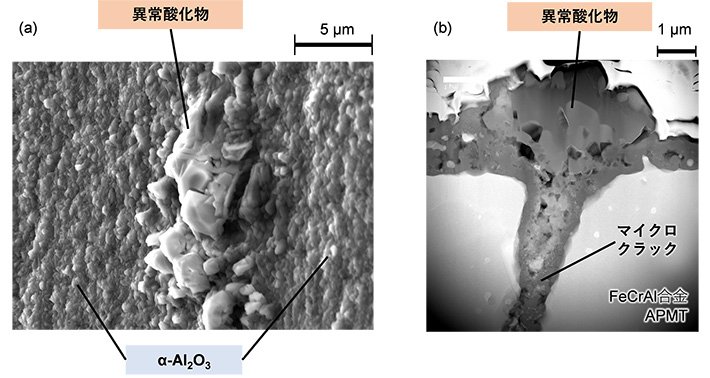

ワイヤー放電加工は、導電体であればどんなに硬い材料であっても複雑な形状に精度良く加工することができるという特徴を有し、FeCrAl合金をはじめとするさまざまな材料の加工に用いられている加工法である。ワイヤー放電加工後に白層を取り除く研磨処理を施したFeCrAl合金APMT(Fe-22Cr-6Al-3Mo) に対して、保護性α-Al2O3膜を形成するための表面酸化処理を施した結果、図1に示すような異常酸化物が形成された。透過型電子顕微鏡などを駆使して詳細に分析した結果、異常酸化物の下には幅1マイクロメートル[用語7]以下で深さ10マイクロメートル以上の細いクラックが存在することが分かった。また、そのクラック内部にはCuやZnなどの濃度が高い物質が存在することが分かった。このCuやZnはワイヤー放電加工時に使用したワイヤーの成分であり、加工時にAPMTのマイクロクラック内に付着したものである。ワイヤー放電加工面に形成された加工影響層は削ることにより除去することができるが、深く伸びたクラックが残存したものと思われる。マイクロクラック内部に付着したワイヤー成分の酸化反応により、異常酸化物が形成したことが分かった。

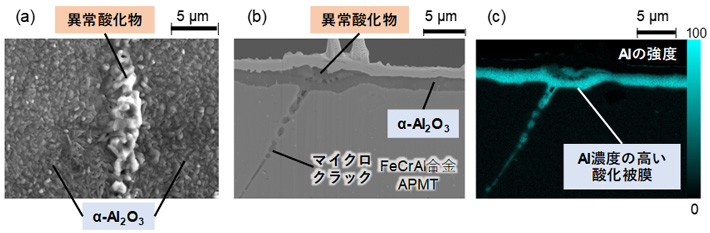

マイクロクラックや残留したワイヤー成分を完全に除去することは困難である。そこで、CuやZnなどを主成分とする異常酸化物が、多孔質な組織を有している点に注目した。本研究チームでは、酸化温度を上げることにより、酸素を異常酸化物の中を通過させてFeCrAl合金の表面へ届けることにより、異常酸化物の下にAl濃度の高い緻密な酸化被膜が形成できないかと考えた。酸化処理の温度を従来の1,273 Kから1,373 Kに上昇させた結果、図2に示すようにAl濃度の高い緻密な酸化被膜を異常酸化物の直下に成長させることに成功した。
CuやZnを主成分とする異常酸化物は電気を通しやすい特徴を有していた。そのため、異常酸化物が発生すると被膜の絶縁性は著しく低下してしまう。本研究では、異常酸化物の下にAl濃度の高い酸化被膜を形成させることにより、電気絶縁性を大きく向上させることができることも分かった。

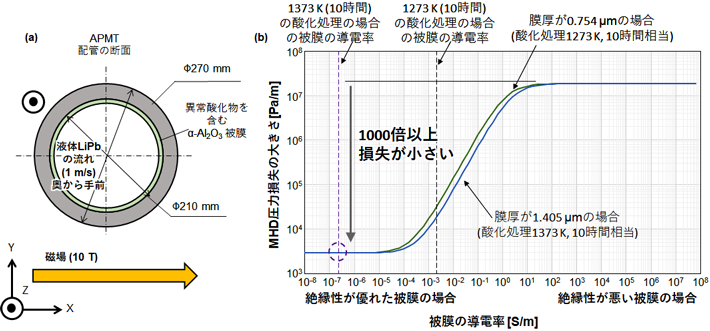

磁場閉じ込め核融合炉の液体ブランケットでは、液体金属が高磁場下を横切るように流れる際に誘導電流が発生し、MHD圧力損失(電磁ブレーキ効果)が生じることで、液体金属を流すためのポンプに大きな負荷を与えてしまう。対策として、図3(a)に示すように、導電率の低いα-Al2O3膜で流路内壁を覆い絶縁する方法が挙げられる。そこで、磁場閉じ込め核融合炉の液体ブランケットの流路を簡易的に模擬した図3(a)の体系を対象にしてシミュレーション計算を行った。1,373 Kで酸化処理を行った場合のAPMT配管では、被膜により配管壁に流れ込む誘導電流が遮断されるため、電磁ブレーキの効果による流れのエネルギーの損失が、本研究で研究したα-Al2O3膜がない時に比べて約1,000倍以上小さくなり、つまり1,000倍以上流れやすくなることが分かった。
本研究では、FeCrAl合金の酸化挙動がワイヤー放電加工による影響を受けることを明らかにした。さらに、局所的な異常酸化という潜在的影響を排除する手法も明らかにしたことにより、FeCrAl合金が形成するα-Al2O3膜の信頼性を劇的に向上させることにつながる。結果として、液体LiPbブランケット開発における材料共存性と電磁ブレーキ発生の課題をα-Al2O3膜の活用により解決しうる見通しを得た。核融合炉などの先進エネルギープラントやさまざまな液体金属機器の早期実装を可能とするものであり、カーボンニュートラル社会の実現に拍車がかかると期待される。今後は、核融合炉液体ブランケットなどの苛酷環境下を想定した条件での実証実験へと進めたい。
付記
本研究は、科学研究費助成事業(基盤研究(B))自己保全機能を有する絶縁性酸化被覆によるMHD流れの制御技術の構築(21H01060)の支援を受けて行われた。また、本研究の一部は、文部科学省「マテリアル先端リサーチインフラ」事業(課題番号JPMXP1224HK0019、R5年度学生研修プログラム)、「物質・デバイス領域共同研究拠点: 人・環境と物質をつなぐイノベーション創出ダイナミック・アライアンス」における次世代若手研究を通じた技術的支援を受けて実施された。
用語説明
[用語1] FeCrAl合金 : Alを含む鉄系材料である。酸化処理を施すことにより表面にα-Al2O3膜を形成する。
[用語2] 保護性α-Al2O3膜 : 酸化アルミニウムの膜のこと。化学的に非常に安定で、核融合炉などで使用される高温の液体金属に対しても優れた耐食性を示す。
[用語3] 異常酸化現象 : 酸化膜が本来有する保護性が失われるような酸化反応が起きる現象。

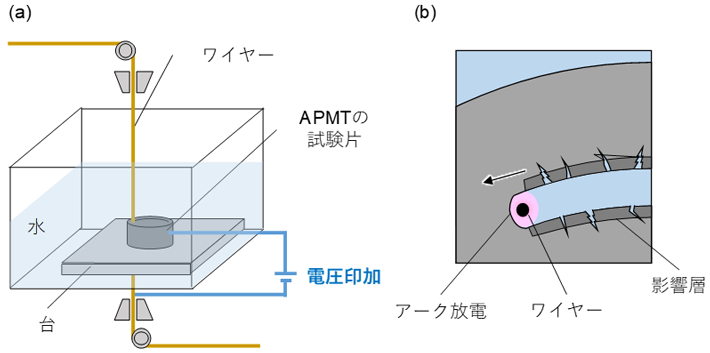

[用語4] ワイヤー放電加工 : 図4 (a) に示すように、ワイヤーと工作物の間にアーク放電を起こしながら工作物を局所的に溶かし、切断する方法である。そのため、図4 (b) に示すように加工面には、マイクロクラックを含む溶融再凝固層が形成される。こうした層は白層と呼ばれ使用する前に研磨などにより可能な限り除去する。

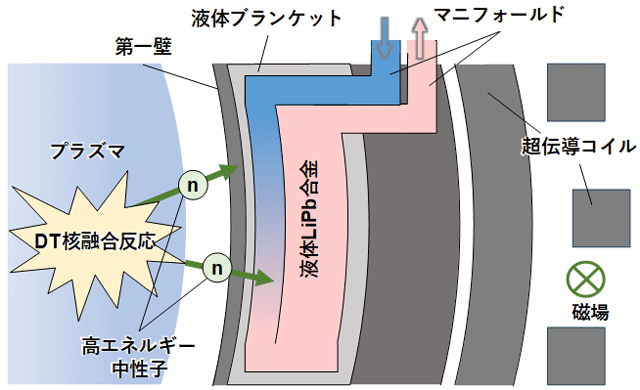

[用語5] 核融合炉の液体LiPbブランケット : ブランケットは一般的には「毛布」の意だが、核融合炉では、プラズマを毛布のように液体金属で覆うエネルギー変換システムを指す。核融合反応で発生する中性子を取り込みながら、熱エネルギーと新たな燃料を生産する役割を持つ。液体金属は液体状の金属。液体としての流動性を持ちつつ、金属として熱や電気を伝える能力に優れており、冷却材をはじめ、さまざまな用途に使用される。広義では液体となった金属すべてを指す。核融合炉の燃料増殖材兼冷媒として、中性子を増倍する機能を有する鉛(Pb)と燃料であるトリチウム(T) を生産する機能を有するリチウム(Li) の合金であるリチウム鉛合金が期待されている。高性能核融合炉ブランケットの新概念に見通し|東工大ニュース(2022年2月24日プレスリリース)

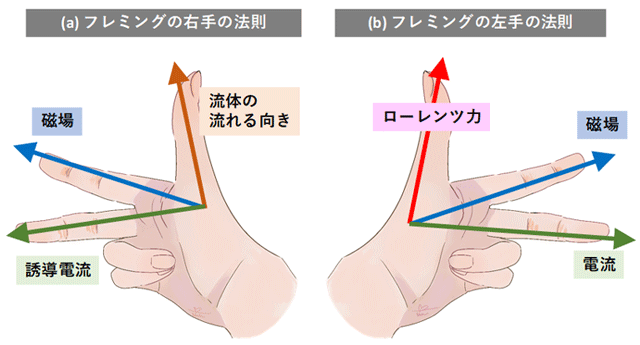

[用語6] MHD圧力損失(電磁ブレーキ効果) : 図6 (a) のフレミングの右手の法則に従って、高磁場下を液体金属が横切って流れる際に、誘導電流が発生する。その誘導電流と液体金属の流れにより、図6 (b) のフレミングの左手の法則に従って、流れと逆向きにローレンツ力が生じる。この際に失われる流体の圧力の損失は電磁流体力学(Magnetohydrodynamics: MHD)圧力損失と呼ばれる。配管壁に流れ込む誘導電流を導電率の低い膜で遮断することにより、流れと逆向きに生じるローレンツ力を大きく低減することができる。
[用語7] マイクロメートル : 1メートルの100万分の1。髪の毛の太さは約100マイクロメートル。
論文情報
掲載誌 : |
Surface & Coatings Technology, Volume 493, Part 2, 15 October 2024, 131250 |
論文タイトル : |
Growth of α-Al2O3 layer involving abnormal oxides in FeCrAl alloy tube fabricated by WEDM process and electrical insulating performance in fusion reactor blanket |
著者 : |
Ryuhei Muto, Masatoshi Kondo*, Takashi Endo, Ryunosuke Nishio, Teruya Tanaka *Corresponding author |
DOI : |
